等离子喷涂设备之控制柜PCB抄板二次开发案例

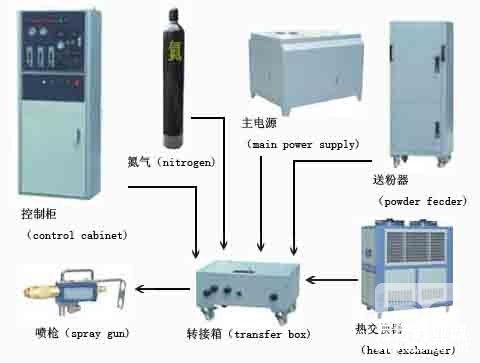

龙人等离子喷涂设备是在引进吸收国内外等离子喷涂设备的基础上PCB抄板和二次开发研制成功的，其设备总体水平与METCO-9M相当。该设备包括：①主电源②控制柜③转接箱④送粉器⑤喷枪⑥热交换器及管路连接等系统组成。 本文主要介绍其控制柜的PCB抄板技术资料，更多设备PCB抄板资料详情，请来电咨询！

　　【主要功能】
　　●整套设备的控制中心，用于对水、电、气、粉的调节和控制。
　　●配浮子流量计，电流、电压数字显示，有手动、自动和经济运行三种工作方式。
　　●它可以对整个系统进行监视，用户可以直接从控制柜上了解系统工作时的系统参数，比如像电压，电流的大小都可以直接读出。
　　●具有报警或故障显示功能，当系统中的电和气有一样达不到要求，系统会自动报警来提醒用户做相应的调节。如：当主、辅气压力＜0.3MPa或主气流量＜30L/min时；当水温＞50℃或水流量＜8L/min时。
　　●通过调节面板上的电流和电压从而调节等离子弧的温度。
　　●用户还还可以通过调节控制面板上的主气，次气来控制气体的流量和气体的比例从而改变等离子弧的长度及焰流速度最终改变粉末粒子的速度。
　　【技术参数】
　　输入电源：AC220V、50Hz/80Hz
　　输入功率：300W
　　控制类型：PLC控制+继电器
　　主气类型及压力：氩气、氮气  0.6-0.8MPa
　　主气最大耗量：2m3/h
　　次气类型及压力：氢气、氦气  0.25-0.4MPa
　　空气及压力：干燥  0.5MPa
　　气体使用方式：氩气、氩气+氢气、氮气、氮气+氢气
　　控制柜外型尺寸：610×450×1700mm
　　控制柜总重量：65Kg

    龙人计算机研究所在长期反向研究开发实践中，积累了丰富的设备生产资料，现已经成功实现对等离子喷涂设备的PCB抄板，并与客户合作成功完成了部分二次开发项目，已经正常使用的产品得到客户的广泛赞誉。欢迎有需要PCB抄板和二次开发的客户前来咨询洽谈！
