多功能网络电力仪表PCB设计及技术资料转让

龙人计算机拥有多名从事FPC设计经验的工程师，他们具备精湛地高速多层高密度PCB布局布线设计的能力，能根据客户实际需要对样机进行调测与功能修改，并利用他们专业的PCB设计实际经验为客户提供良好设计建议，优化设计方案，在保证质量的前提下尽量为客户节省成本，提供高品质的设计水平。

    【仪表概述】

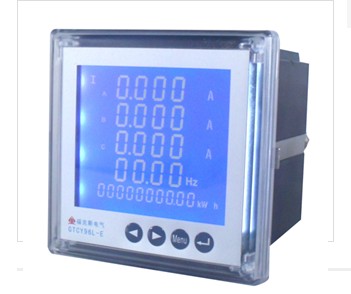

　　多功能网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、电量，可进行远端控制、越限报警、并具有模拟量变送输出功能。DO输出可用于越限报警或远程遥控。报警的门限值可程控设置-所有的数据都可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于监视开关的状态。电力仪表将高精确电量测量、智能化电能计量与管理和简单人机界面结合在一起。
　　【技术指标】
　　精度等级：U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
　　显示：可编程LCD或LED显示
　　输入测量：
　　网络   三相三线、三相四线
　　额定值 电压：AC 100V、400V；电流：AC 1A、5A
　　过负荷 持续：1.2倍 瞬时：电压2倍(10秒)，电流10倍(5秒)
　　功 耗  电压：＜1VA(每相) 电流：＜0.4VA(每相)
　　阻 抗  电压＞300kΩ 电流＜20mΩ
　　频 率  50/60Hz±10%
　　电能计量：有功、无功电能计量
　　电源： 工作范围AC、DC 80V～270V；功 耗 ≤5VA
　　输出可编程：
　　模拟量     2路或4路变送输出：4～20mA/0～20mA
　　数字量     RS-485接口，MODBUS-RTU协议
　　脉冲输出   2路电能脉冲输出，光耦继电器
　　开关量输入4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
　　开关量输出4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
　　工作条件   环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
　　隔离耐压   输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
　　绝缘电阻   ≥100MΩ
　　【性能特征】
　　●可测量全部的电力参数
　　●监视和控制电力开关
　　●四象限有、无功电能计量
　　●多参数越限报警
　　●多种外形尺寸：96×96、120×120、可用于不同开关柜
　　●可直接从电流、电压互感器输入，可任意设定PT/CT变化。
　　●LCD/LED显示，显示形象直观
　　●可通讯接入SCADA、PLC系统中
　　●方便安装，工程量小
　　【应用领域】
　　非常广泛，特别适用于对电力监控要求较高以及需要电能内部计量考核的场所。
如：能源管理系统、工业自动化、小区电力监控、变电站自动化、配电网自动化、智能建筑、智能型配电盘、开关柜、进出柜及母线柜。
　　我们长期提供产品PCB抄板/设计、芯片解密/破解、反向原理图推理、BOM清单制作、样机仿制克隆、样机调测与功能修改、产品全套技术资料提取与转让。欢迎广大客户前来咨询！
